小ネタ 2003-020

ゲームボーイアドバンス用フラッシュメモリカートリッジの製作

1. 特徴

・FlashROMの容量は、16Mbit
・アドレス処理は、74シリーズのICで構成
・S-RAMが無く、FlashAdvanceLinker等の市販品とは互換性なし

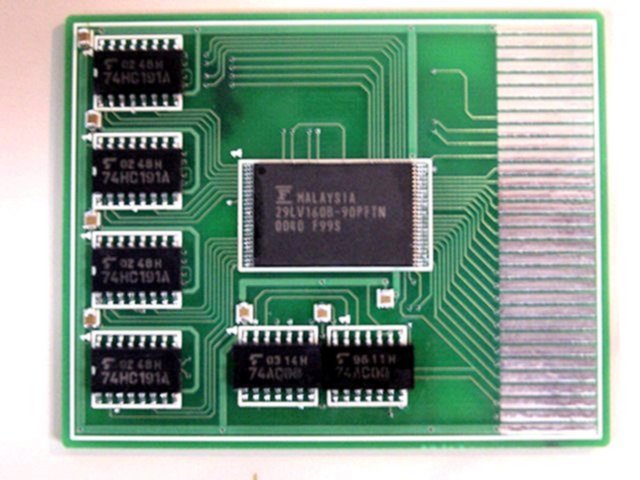

製作したカートリッジの写真

2. 回路

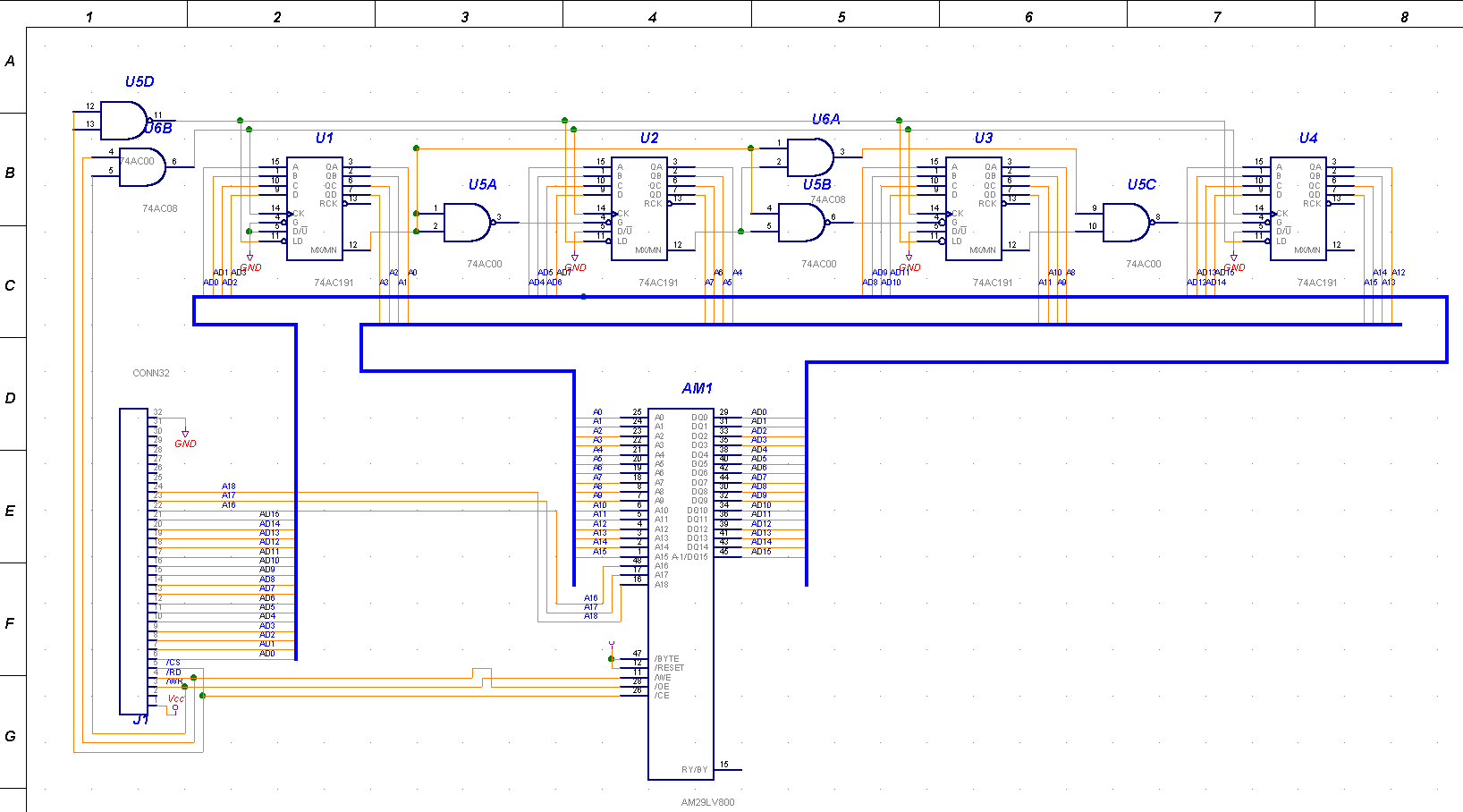

回路図は、AmPz's Circuit(by Timmy Brolin)を参考にしました。まるっきりcloneです。

3. 部品

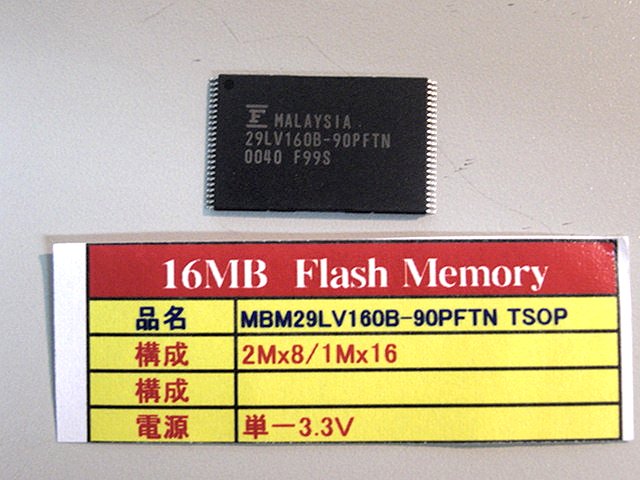

・FlashMemory MBM29LV160B-90PFTN(Fujitsu) x 1
・74AC00 x 1
・74AC08 x 1
・74HC191 x 4
・パスコン 0.1uF 少々

部品は、吉野電装(現品)とか若松通商の通販で入手できました。

4. 基板

基板の回路パターンは、PCBEというフリーの基板CADソフトで作図しました。
片面では納まらず、両面基板になりました。

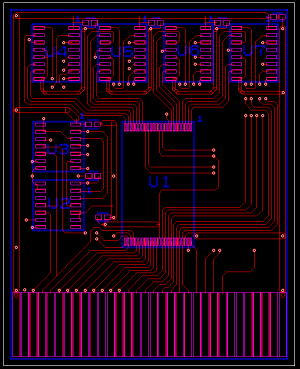

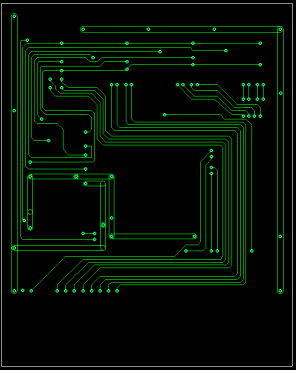

回路パターン

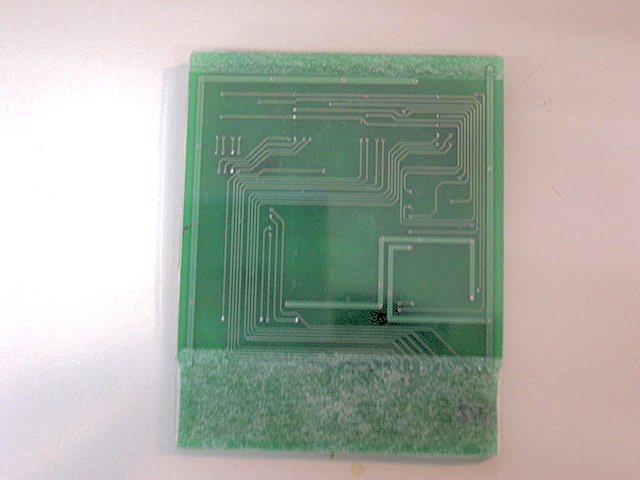

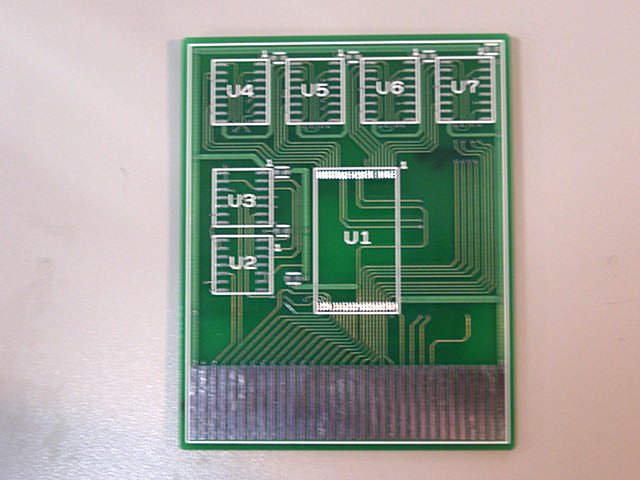

起こした基板
U2とU3が配置が近すぎ。部品実装は手付けだけど、それでも干渉ぎみ。
シルク印刷部分を後付けで寝ぼけて書いていたので1ピンのマーク位置が間違っている。かなり恥ずかしい。
基板の板厚が1.6mmであるが、GBに挿すため厚さの調節用に1.0mmの透明のアクリル板を裏側に貼っている。

5. 動作
　独自の回路構成のフラッシュメモリなので、市販のFAL等のソフトが使えないので、試すことができていない。


- その他 -

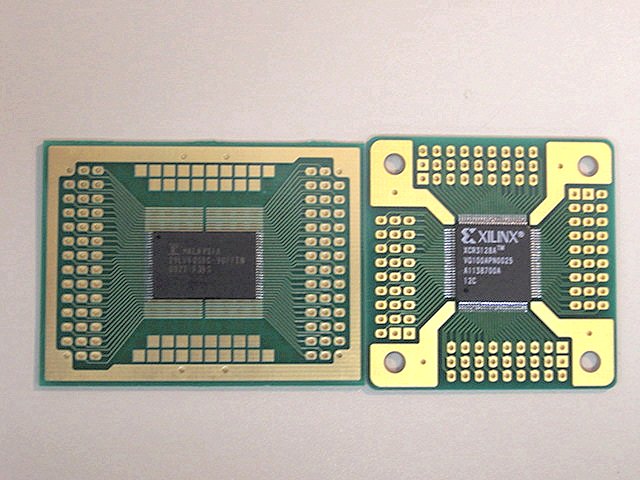

Xilinx社のCPLD XCR3128 "CoolRunner" と AMD社の4Mbit-FlashMemory Am29LV400がなぜか揃って手元にあったりする。
当初は、これで上記の回路と同等の回路をCPLDで作り込もうと計画していた。CPLDの入門用に丁度良い題材に思える。
配線が面倒で結局はできていない。
