ネタ 2005-010

NintendoDS + PassMe + Xport 2.0 + A/D converter の demo

Xport2.0を使ってニンテンドーDS用の自作ソフトで外付け回路にアクセスするのを試してみた。PassMeかFlashMeが必要。

とりあえず、うまく動くものを作ることができたので、記録を残しておく。


-- Hardware --

• Nintendo DS

• PassMe or FlashMe

• Xport2.0 (XRC)

• A/D conterter Microchip's MCP3204

• VR (100 ohm, B-curve)

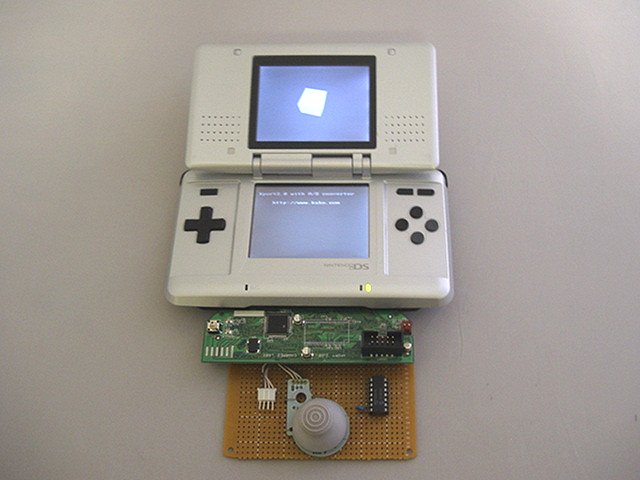

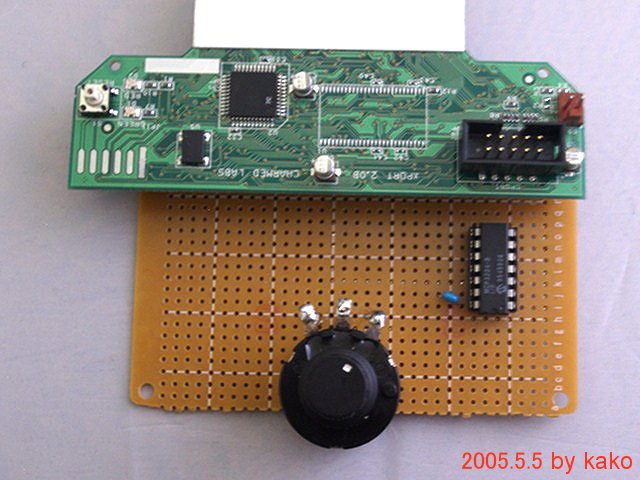

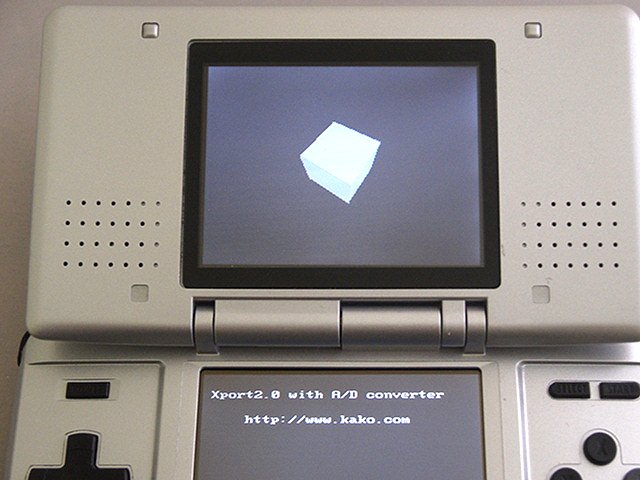

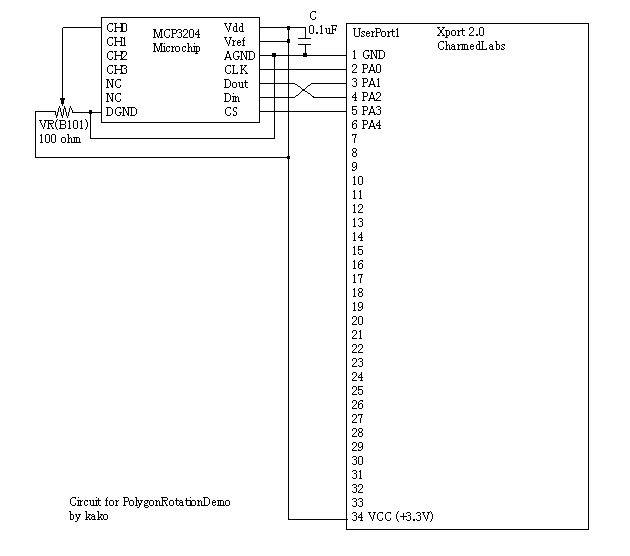

  回路図と、完成品の写真




-- Software --

[ Movie1(mpeg4) download(972KB) ] , [ Movie2(mpeg1) download (5MB) ]

後日加筆 2005.10.24

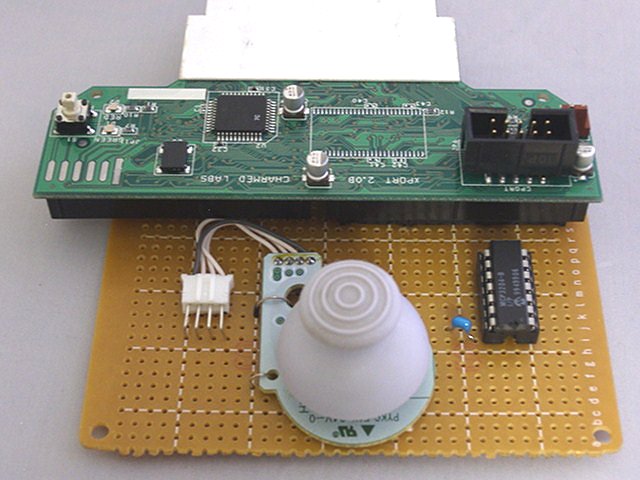

　アナログコントローラーを接続してみた。可変抵抗が2つ分である。

GameCubeのコントローラーの部品を使った。

ちなみにアナログコントローラの部品で可変抵抗方式なのは、他にPlayStationのDualShockとX-Boxがある。その他は方式が違うので、使い方が難しい。

アナログコントローラーの方式は、

• セガサターンのマルコン　・・・　磁気センサ方式
• ドリームキャストのコントローラー　・・・　磁気センサ方式
• プレイステイションのデュアルショック　・・・　可変抵抗方式
• プレイステイション２のデュアルショック２　・・・　可変抵抗方式
• Ｎ６４のコントローラー　・・・　フォトインタラプタ方式
• ゲームキューブのコントローラー　・・・　可変抵抗方式
• X-Boxのコントローラー　・・・　可変抵抗方式

となっている。昔は各社方式が異なっており、特許とかで自由に使えないのかと思っていたが、最近は可変抵抗の方式を各社採用している。


SuperMario64DSのROMを改変して、アナログコントローラーが使えるようにできないかなあ。
