小ネタ 2011-016

アナログスイッチシールドを作ってみる

アナログスイッチICを使ったArduinoマイコンボード用のシールド(マイコンボードの拡張基板)を作ってみた。(2011-07-21)



作り方

 (1)材料
 ・Arduinoのシールド基板作製用のユニバーサル基板「ヴァニラシールド」
 ・アナログスイッチIC 74HC4066 3個
 ・ICソケット
 ・コネクタ接続用のヘッダピン
 ・電線少々

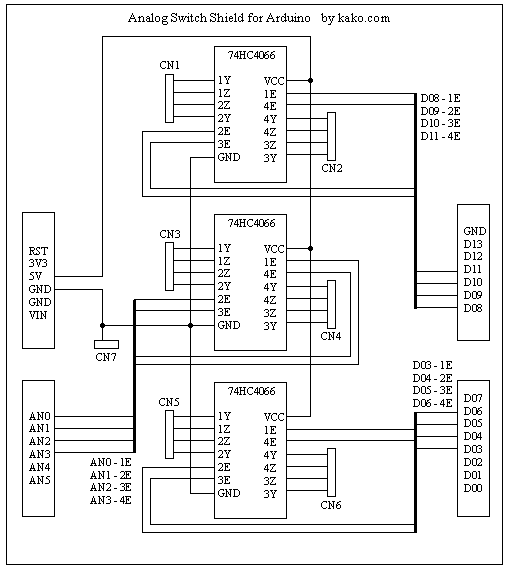

 (2)回路図

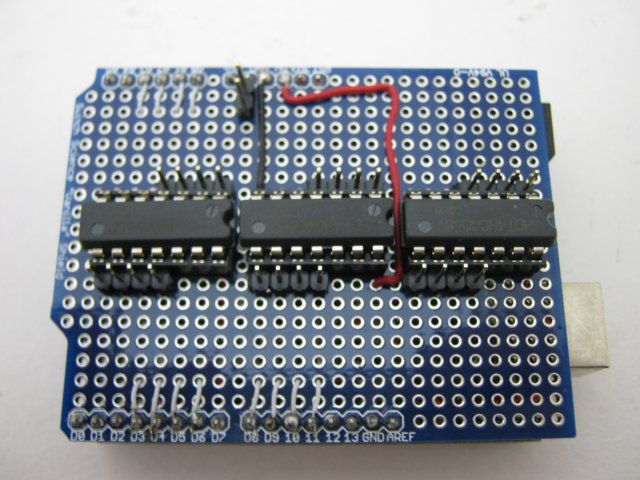

 (3)完成品のイメージ



使い方

 他の電子機器のボタンのスイッチの部品から配線を引っ張り出して、ボタン操作をしなくても外部から操作するのに使うことができる。

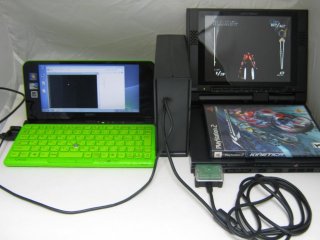

 (1)応用1 - ゲームパッド操作

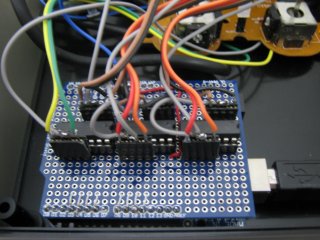

 ゲーム機のゲームパッドのボタン部分の配線のOn/Offを外部から制御することができる。
 作成したソースコードなどはこちら



 (2)応用2 - リモコン操作
 赤外線リモコン機器を外部から制御することができる。

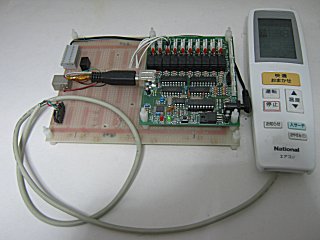

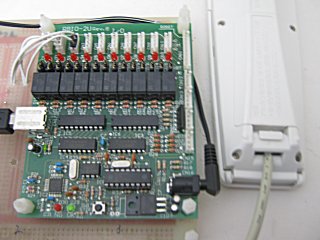

 まだ、今回のアナログスイッチシールドでは試していないが、ちょっと前にPCで制御するリレーボードでエアコンのリモコンを制御するのを試した。


 リレーを使うのはちょっと大げさ過ぎるし、カチカチと動作音も気になるので、リレーはやめてアナログスイッチにしてみようと思う。
