小型ベアボーンNUCを改造して筐体(瓶)に入れて水没型の油冷PCにしてみた

　NUCのマザーボードを筐体(瓶)に入れて水没型の油冷PC化した。(2013-05-15)
　

　油冷PCというのは昔からあったが、凄く冷却が良いというので一度やってみたかった。
　Link
　・ファンなしで騒音対策はバッチリの油冷式パソコン http://gigazine.net/news/20070319_oil_pc/
　・究極の完全水没PC (油冷もあるよ！） http://rustyi.blog.shinobi.jp/Date/20090223/
　・PCを丸ごと油槽に沈めた、鬼冷却＆静音PCが展示中！ http://ascii.jp/elem/000/000/624/624052/

1. NUC分解

　分解してみた。(2013-05-12)
　使ったNUCは安価なCeleron 847版で、もともとあまり放熱は少なさそう。(Core i3版NUCに比べると発熱は多いらしい)

　筐体の裏の4つのネジを外すと裏蓋が開いて、マザーボード部分が露出する。
　マザーボードを固定している2本のネジを取り外すとマザーボードを取り外すことができる。
　

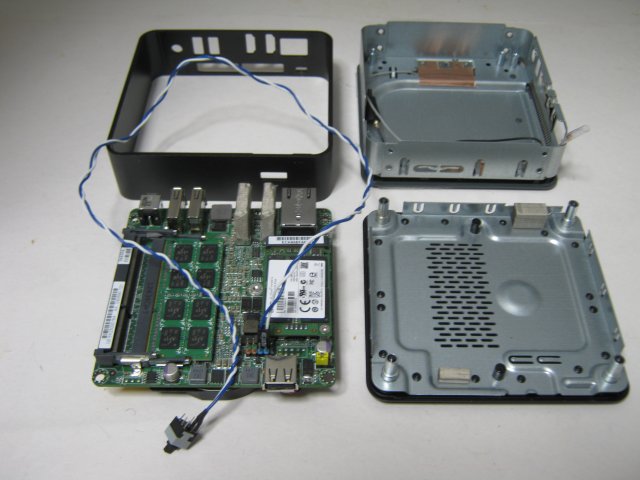

　分解してみた所

　

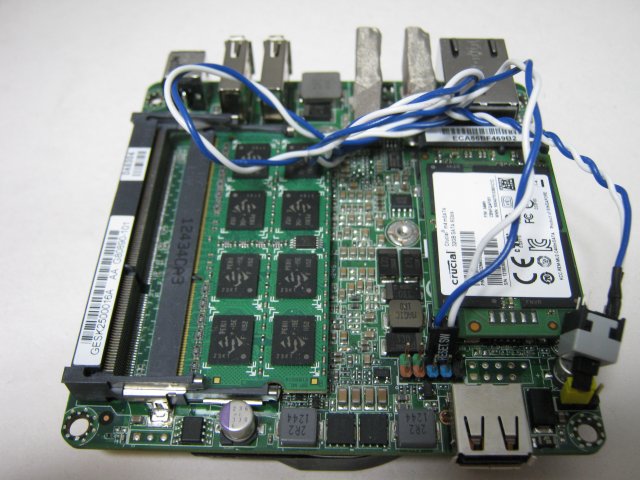

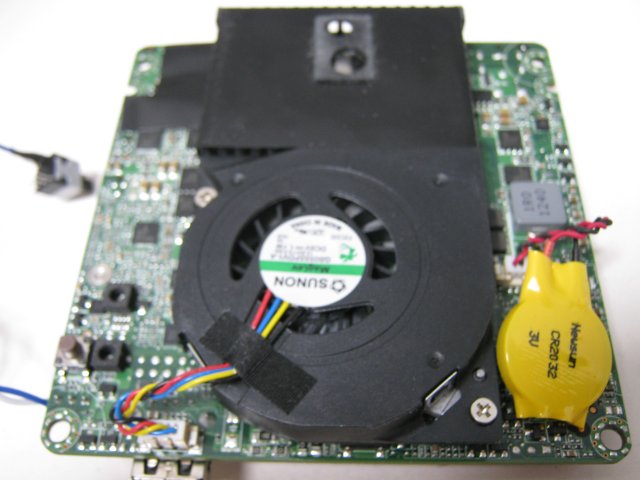

　マザーボードの表側と裏側

　

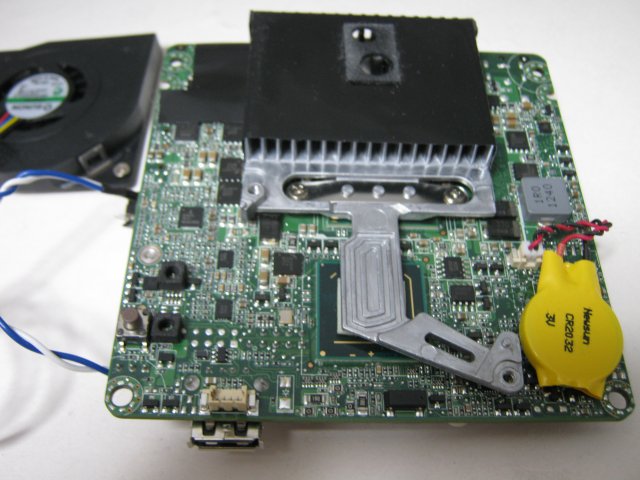

　ファンを固定している2本のネジを外すと、ファンを取り外すことができる。

2. NUCを油冷却化

　油冷化してみた。(2013-05-15)

　

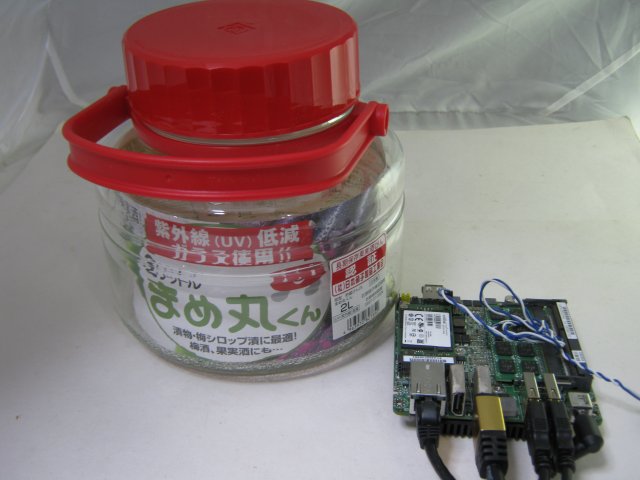

　ホームセンターで、NUCの筐体(?)に使う梅酒漬け用の瓶(2リットル瓶)を買ってきた。

　
　NUCマザーボードに、電源スイッチと延長ケーブル(HDMIとUSB×2とLAN)とACアダプタを接続して、瓶に入れた。

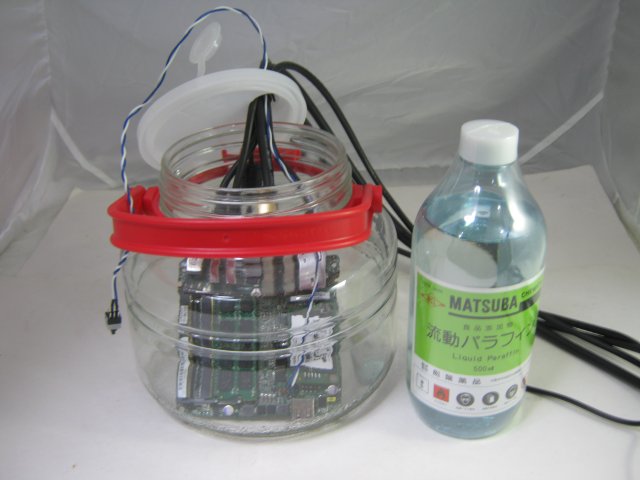

　水没PC用の冷却用の油として、流動パラフィンを使う。

　
　流動パラフィン1.5リットル分を瓶に入れてみた。

　

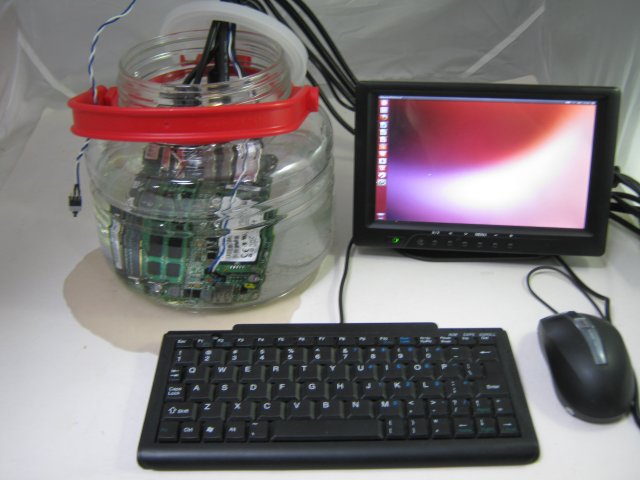

　マザーボードを油冷した状態で、Ubuntu 13.04を起動してみた。とりあえず無事に動いている。

　しばらく、起動したままにして様子を見てみる。
　3日くらいUbuntuを起動してidle状態で放置した。
　

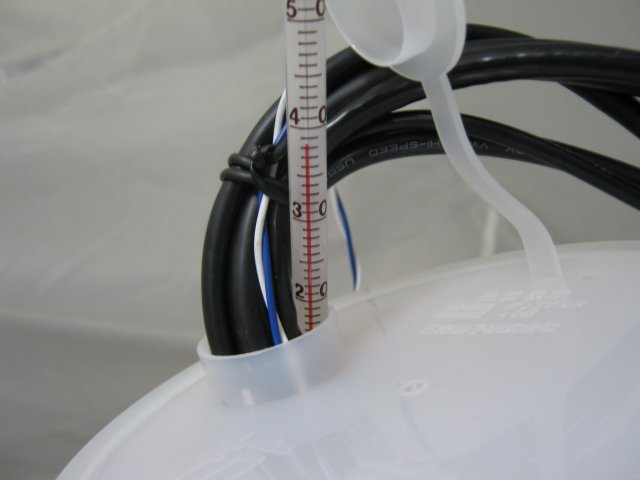

　3日たった時点で油の温度は38℃で安定したようだ。人肌だ。

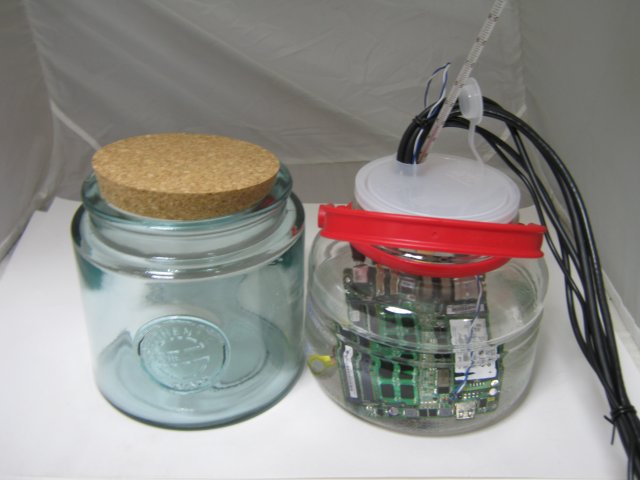

梅酒漬け用の瓶だとイマイチだったので、別の瓶を買ってみた。(2013-05-18)
　
　別の瓶を買ってみた。
　梅酒漬けのイメージから、ホルマリン漬け標本のイメージに変わるかもしれない。
　あとで取り替えしてみたい。

GIGABYTE版のNUC

　GIGABYTE版のNUCが出るらしい。
　Link - HaswellもKabiniもQiも内蔵するギガバイトの超絶NUC軍団：COMPUTEX 2013

　AMDのA8+MXMを搭載したかなり発熱しそうなものも出るのだとか。
　水没型PC用に良いかもしれない。
